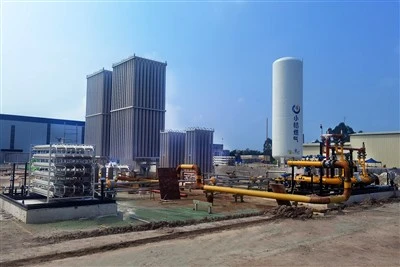

Trosolwg

Mae System SCADA Gorsaf LNG yn blatfform meddalwedd a chaledwedd awtomeiddio diwydiannol integredig sy'n canoli rheolaeth ar storio cryogenig, anweddu, a dosbarthu dalfa.

Manylebau Cynnyrch

Categori	Manyleb Allweddol
Pensaernïaeth ESD	Dolenni Caewch Argyfwng (ESD) ynysig â gwifrau caled gydag ynysu 3 lefel (Safle / Ardal / Dolen)
Lefel Cywirdeb Diogelwch	Dyluniad sy'n cydymffurfio â SIL-2 fesul IEC 61511, ystod PFD 10⁻³–10⁻²
Rhyngwyneb Tân a Nwy	Methan (0-100% LEL), fflam, dolenni canfod gollyngiadau cryogenig,<200 ms alarm response
Berwi-Rheoli oddi ar Nwy (BOG).	Automatic pressure-triggered compressor staging or re-liquefaction at >Pwysedd tanc 0.65 MPa
Methu-Rhesymeg Falf Ddiogel	Fel arfer-allbynnau 24V DC egniol, mae'r falf yn cau ar unwaith ar ôl colli pŵer/signal
Rheoli Diystyru Cydgloi	Mynediad sy'n seiliedig ar rôl-â logiau â stamp amser arnynt ar gyfer pob gweithred ffordd osgoi

Manyleb Dechnegol

Categori	Manyleb Dechnegol Graidd
Cydymffurfiaeth Cybersecurity	IEC 62443-3-3, Lefel Diogelwch 3 (SL3)
Rheoli Mynediad	MFA + RBAC + ymyrryd-brawf logiau archwilio
Amgryptio Data	Trosglwyddiad diogel OPC UA + SHA-256
Argaeledd System	Mwy na neu'n hafal i 99.99% uptime
Rheoli Perfformiad	Llai na neu'n hafal i gylchred dolen reoli 100 ms
Amser Ymateb Larwm	Llai na neu'n hafal i 200 ms diwedd-i-diweddu hwyrni
Dibynadwyedd System	MTBF Mwy na neu'n hafal i 100,000 o oriau
Diswyddo Gweinydd	Hot{0}}methiant wrth gefn Llai na neu'n hafal i 500 ms
Gwydnwch Rhwydwaith	Adferiad Ethernet-cylch deuol Llai na neu'n hafal i 50 ms
Diswyddiad Pŵer	Porthiant AC/DC + UPS deuol ynysig

Integreiddio a Chymwysiadau

Aml-Protocol DCS Interoperability:Proffiliau Brodorol Modbus TCP/RTU, OPC UA, PROFINET, ac EtherNet/IP ar gyfer mapio cof uniongyrchol gyda phensaernïaeth DCS planhigion Honeywell, Emerson, a Yokogawa.

Uchel-Pwysau L-CNG VFD Control:Algorithmau dolen gaeedig wedi'u hoptimeiddio ar gyfer pympiau VFD cryogenig aml-gyfnod, gan sefydlogi pwysau gollwng hyd at 450 bar o dan amrywiadau llif o 10%–100%.

Lliniaru Thermol:Dolenni PID manwl gywir yn rheoleiddio Anweddydd Aer Amgylchynol (AAV) a Anweddydd Baddon Dŵr (WBV) yn newid i gyfyngu ar amrywiant tymheredd piblinellau i lawr yr afon o fewn ±2 gradd.

Telemetreg Trosglwyddo Dalfeydd:Rhyngwynebau RS485/Ethernet pwrpasol ar gyfer cyfrifiaduron llif Daniel ac Emerson i ffrydio data llif màs sy'n cydymffurfio ag OIML yn uniongyrchol i gofrestrau bilio lleol.

Anfon Gorsaf Anghysbell:Lled band-protocolau MQTT a DNP3 wedi'u optimeiddio ar gyfer ffrydio data diogel, wedi'i amgryptio dros rwydweithiau cellog neu loeren i ganolfannau corfforaethol SCADA.

Rheoli Ansawdd

Bil{0}}o-Cyfresi Deunyddiau

Daw'r holl gydrannau critigol (PLCs, rhwystrau diogelwch cynhenid, releiau) yn gyfan gwbl o Phoenix Contact neu Weidmüller, ynghyd â rhifau rhannau gwreiddiol y gwneuthurwr i alluogi cyrchu amnewid lleol yn uniongyrchol.

Gwneuthuriad Panel Safonol

Mae'r holl baneli rheoli wedi'u gwifrau a'u cydosod mewn cyfleuster ardystiedig ISO 9001:2015 yn dilyn mandadau diogelwch trydanol EN 60204-1.

Profi Straen Cyn Cludo

100% pwynt{1}at-dilysu inswleiddiad pwynt I/O ar 1,000 V DC, ochr yn ochr â llosgydd siambr amgylcheddol 48 awr gorfodol-i mewn ar 50 gradd i ddileu methiannau electronig bywyd cynnar.

Caledwedd-yn-y-Dolen (HIL) FAT

Prawf Derbyn Ffatri 3 diwrnod gan ddefnyddio efelychiad HIL i ddilysu dolenni rheoli P&ID yn fathemategol, cyd-gloi diogelwch ESD, a graffeg AEM cyn eu hanfon.

Fel{0}}Dogfennaeth Adeiledig

Mae'r cyflwyniad yn cynnwys Llyfr Data Ansawdd cynhwysfawr sy'n cynnwys sgematigau gwifrau mewnol lleol, Biliau Llawn o Ddeunyddiau (BOM), a thystysgrifau graddnodi cardiau analog unigol.

Cymorth Cylch Bywyd

CLG Cymorth o Bell

Diagnosteg o bell VPN wedi'i hamgryptio trwy byrth caledwedd Ewon neu Tosibox, gyda chefnogaeth amser ymateb 24 awr wedi'i warantu gan gontract ar gyfer namau meddalwedd critigol.

Gwarant Cylch Bywyd 10 Mlynedd

Argaeledd gwarantedig ar gyfer amnewid caledwedd swyddogaethol a chlytiau diogelwch meddalwedd hanfodol am 10 mlynedd ar ôl-gosod er mwyn atal darfodiad system.

Hyfforddiant Trosglwyddo Gweithredwyr

Hyfforddiant technegol strwythuredig 16 awr sy'n cwmpasu llywio AEM, dilyniannau ailosod diffodd mewn argyfwng (ESD), a datrys problemau caledwedd.

Comisiynu a Gwariant Gweithredol 2-Flynedd

Pecynnau wedi'u pecynnu ymlaen llaw sy'n cynnwys CPUs critigol, modiwlau I/O, a chyflenwadau pŵer i ddileu -agoriadau cychwyn ac amser segur y prosiect.

Telerau Masnachol

Isafswm Nifer Archeb (MOQ):1 pecyn rheoli gorsaf cyflawn, yn cynnwys y prif banel rheoli peirianyddol, amser rhedeg meddalwedd SCADA trwyddedig, a dogfennaeth beirianneg lawn.

Amser Arweiniol 14 i 18 Wythnos:Llinell amser cynhyrchu yn effeithiol o dderbyn taliad i lawr, cymeradwyaeth P&ID terfynol yr orsaf, a chymeradwyaeth wedi'i harwyddo-ar gyfer lluniadau Adeiladu (AFC).

Incoterms Byd-eang:Telerau cyflenwi hyblyg o dan EXW, FOB prif borthladdoedd Tsieineaidd, neu DDP yn uniongyrchol i iard integreiddio dynodedig neu safle prosiect y prynwr.

Gwarant Masnachol:24 mis o gomisiynu safle, yn cwmpasu'r holl gydrannau caledwedd mewnol a diffygion meddalwedd swyddogaethol.

Allforio-Pacio Gradd:Gwactod-lleithder seliedig-rhwystr bagiau wedi'u pacio y tu mewn i ISPM-15 cewyll pren wedi'u trin â gwres wedi'u hardystio ar gyfer cludo nwyddau cefnfor ac awyr rhyngwladol.

Tystysgrifau a Chydymffurfiaeth

Cydymffurfiad Gogledd America:Opsiynau adeiladu a labelu wedi'u hardystio i safonau UL 508A a CSA C22.2 Rhif. 14 ar gyfer paneli rheoli diwydiannol.

Marc CE Ewropeaidd:Cydymffurfiaeth lawn wedi'i dilysu ar gyfer y Gyfarwyddeb Cydnawsedd Electromagnetig (EMC) 2014/30/EU a Chyfarwyddeb Foltedd Isel 2014/35/EU.

Graddfeydd Ardaloedd Peryglus:Dyluniadau amgaead wedi'u hardystio ar gyfer Dosbarth I, Adran 2 (Grwpiau C a D) ar gyfer Gogledd America, ac ATEX/IECEx Parth 2 (Categori 3G) ar gyfer Ewrop.

Dilysiad Trosglwyddo Dalfa:Blociau cyfrifo llif meddalwedd yn cydymffurfio â Rhif Adroddiad AGA. 9 a safonau trosglwyddo dalfa rhyngwladol ISO 6976.

Gwireddu Diogelwch Swyddogaethol:Ar gael gyda chydymffurfiad dylunio cylch bywyd diogelwch IEC 61508 SIL 2 ardystiedig ar gyfer dolenni ESD critigol.

FAQ

C: Pa strwythur cymorth byd-eang sydd ar gael ar ôl ei osod?

A: Darperir cymorth trwy dri hwb rhanbarthol (Asia, y Dwyrain Canol, ac Ewrop) gydag amser ymateb critigol gwarantedig 24 awr. Mae argaeledd darnau sbâr yn cael ei gynnal am o leiaf 10 mlynedd gyda rhestr eiddo leol ym mhob canolbwynt.

C: A yw'r system wedi'i hardystio'n annibynnol ar gyfer cydymffurfiad diogelwch a seiberddiogelwch?

A: Do, archwiliwyd SIL-2 swyddogaeth diogelwch gan TÜV Rheinland gyda thystysgrif TR-SAF-2024-1178. Aseswyd pensaernïaeth seiberddiogelwch hefyd o dan IEC 62443-3-3 gan labordy diogelwch diwydiannol trydydd parti yn yr Almaen.

C: Beth yw perfformiad y ddolen reoli wedi'i dilysu o dan amodau planhigion go iawn?

A: Mae mesuriadau maes o adroddiadau comisiynu yn dangos amser cylchred dolen reoli gyfartalog o 86–94 ms o dan lwyth llawn. Yn ystod traffig rhwydwaith brig, ni fu'r hwyrni byth yn fwy na 128 ms mewn logiau gweithredol a gofnodwyd.

C: Beth yw cyfradd methiant y system wedi'i dogfennu mewn- tymor hir?

A: Ar draws 18 o unedau gosodedig, mae'r gyfradd fethiant critigol flynyddol yn is na 0.6%, sy'n ymwneud yn bennaf ag amrywiadau pŵer allanol yn hytrach na diffygion rhesymeg SCADA.

C: Sut mae cydymffurfiad SIL-2 yn cael ei ddilysu mewn defnydd ymarferol?

A: Mae pob dolen ddiogelwch yn cael ei phrofi bob 6 mis, gyda gwerthoedd PFDavg wedi'u cofnodi rhwng 1.2 × 10⁻³ a 4.5 × 10⁻³.

C: Pa bensaernïaeth diswyddo sydd wedi'i brofi mewn amgylcheddau LNG gwirioneddol?

A: Mae gweinyddwyr wrth gefn poeth deuol wedi dangos newid methu drosodd yn 320–410 ms yn ystod ymarferion diffodd ffug. Mae adferiad cylchoedd rhwydwaith wedi'i wirio dro ar ôl tro ar lai na 45 ms mewn profion straen dileu swyddi maes.

C: A oes profion treiddiad seiberddiogelwch wedi'u dogfennu ar gyfer y system?

A: Ydy, cynhelir profion treiddiad chwarterol gan ddefnyddio methodolegau wedi'u halinio â IEC 62443.

C: Beth yw oes weithredol hiraf y system SCADA hon a gadarnhawyd?

A: Mae'r system gynharaf a ddefnyddiwyd wedi bod yn gweithredu'n barhaus ers 8.3 mlynedd gyda dim ond amnewid modiwlau wedi'u hamserlennu. Mae meddalwedd Rhedeg Core PLC a SCADA yn parhau i fod yn gwbl gydnaws â datganiadau uwchraddio cyfredol.
